Penguji Keteguhan Penamatan

Bagaimanakah keteguhan penguji penamatan menampung saiz dan bentuk penyambung yang berbeza?

Dalam dunia pembuatan dan jaminan kualiti yang tepat, integriti setiap komponen adalah yang terpenting. Ini adalah benar terutamanya untuk sambungan elektrik, yang berfungsi sebagai arteri kritikal kuasa dan penghantaran data dalam segala-galanya daripada elektronik pengguna kepada sistem aeroangkasa. Satu penamatan yang salah boleh menyebabkan kegagalan sistem, bahaya keselamatan dan kerugian kewangan yang ketara. Untuk mengurangkan risiko ini, pihak penguji penamatan keteguhan telah menjadi instrumen yang sangat diperlukan dalam makmal pengesahan di seluruh dunia. Fungsi utamanya ialah untuk menggunakan tegasan mekanikal terkawal—tarik, tolak dan ricih—kepada penamatan elektrik untuk mengesahkan ia boleh menahan kesukaran pemasangan, penyelenggaraan dan operasi. Walau bagaimanapun, kepelbagaian besar jenis penyambung, daripada kotak simpang fotovoltaik yang halus membawa kepada pin automotif tugas berat, memberikan cabaran asas: bagaimana satu peralatan boleh menguji pelbagai jenis bentuk dengan tepat dan boleh dipercayai?

Peranan kritikal ujian dalam aplikasi industri

Keperluan untuk ujian penamatan yang ketat tidak sewenang-wenangnya; ia dikodkan dalam piawaian antarabangsa yang mentakrifkan tanda aras keselamatan dan kebolehpercayaan untuk keseluruhan industri. Piawaian seperti IEC 61215-MQT 14 , IEC 61730-2-MST 42 , dan UL 1703 secara eksplisit mewajibkan ujian untuk keteguhan penamatan, terutamanya dalam sektor seperti fotovoltaik dan elektronik automotif. Ujian ini direka bentuk untuk mensimulasikan tegasan mekanikal dunia sebenar. Sebagai contoh, semasa pemasangan panel solar, juruteknik mungkin secara tidak sengaja menarik kabel atau menggunakan daya berpusing pada penyambung. A ujian tarik terminal memastikan bahawa sambungan di dalam kotak simpang tidak akan longgar atau putus, mengekalkan kesinambungan elektrik dan menghalang potensi arka, yang merupakan risiko kebakaran.

Begitu juga, dalam industri automotif, penyambung mesti menahan getaran berterusan, berbasikal haba, dan tarikan sekali-sekala semasa pembaikan. Kekukuhan penguji penamatan mengesahkan bahawa komponen ini akan berfungsi dengan baik sepanjang jangka hayat kenderaan. Akibat kegagalan dalam aplikasi ini adalah teruk, menekankan keperluan yang tidak boleh dirunding untuk ujian komprehensif. Kebolehgunaan universal piawaian ini bermakna peranti ujian mestilah sama universal dalam keupayaannya, mampu beralih dengan lancar daripada menguji wayar nipis diameter 2mm pada sensor kecil kepada lug kabel 20mm yang teguh yang digunakan dalam sistem storan tenaga. Keperluan ini memacu falsafah reka bentuk teras di sebalik penguji serba boleh.

Prinsip kerja teras penguji kekukuhan penamatan

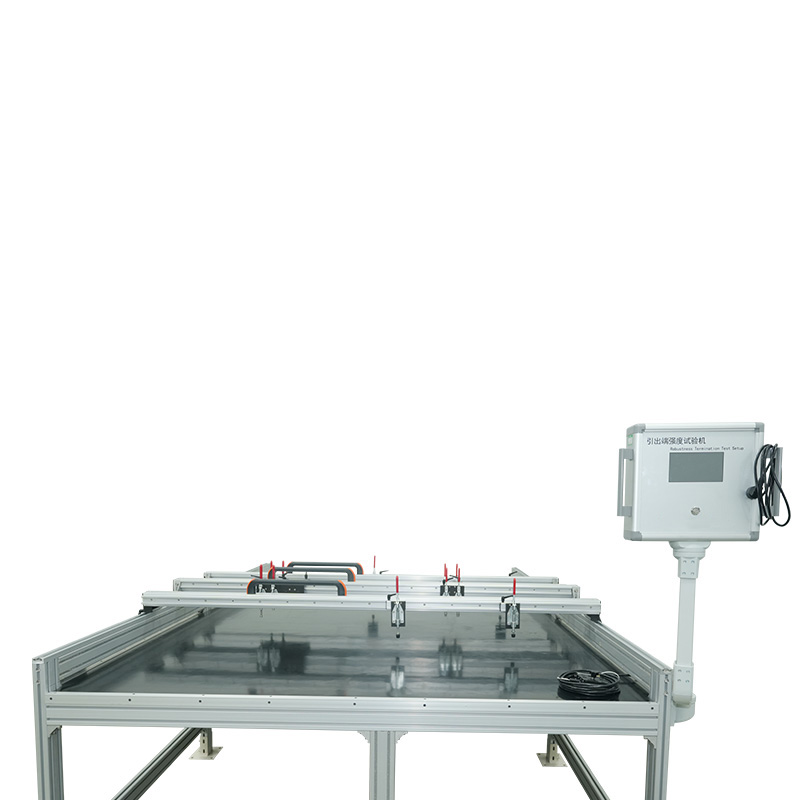

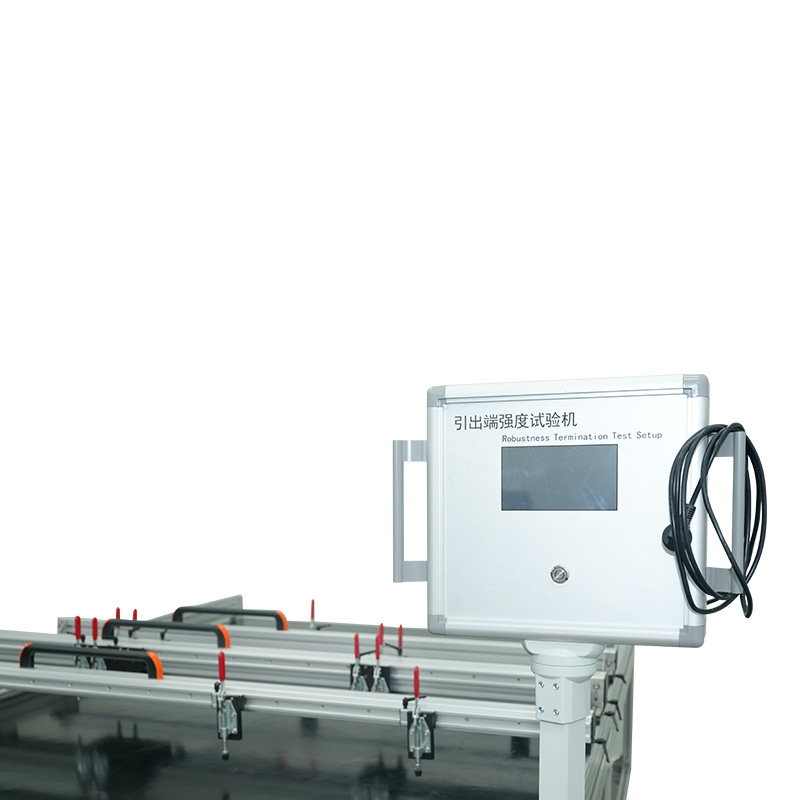

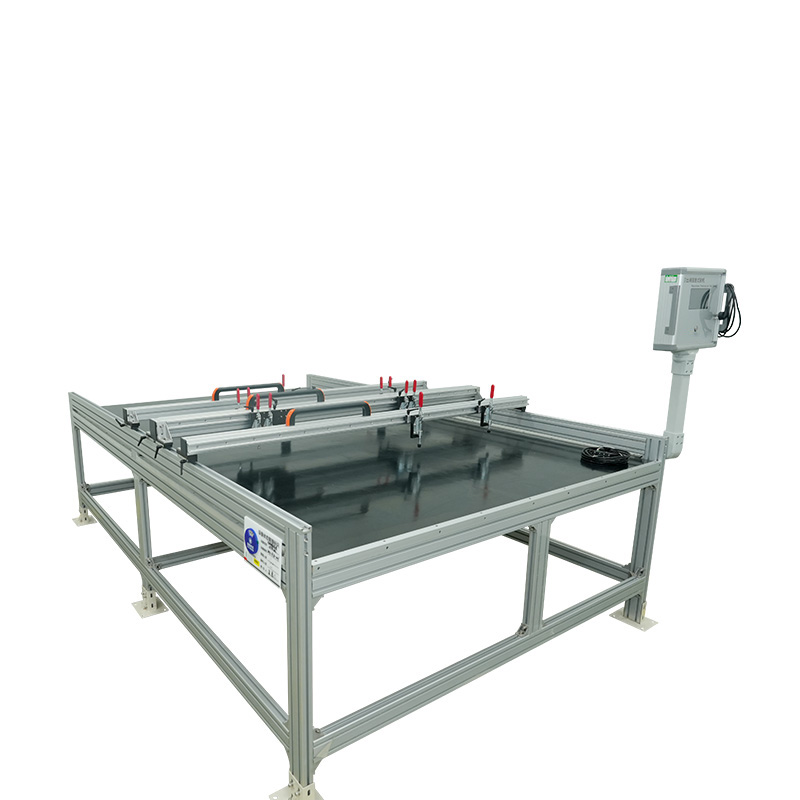

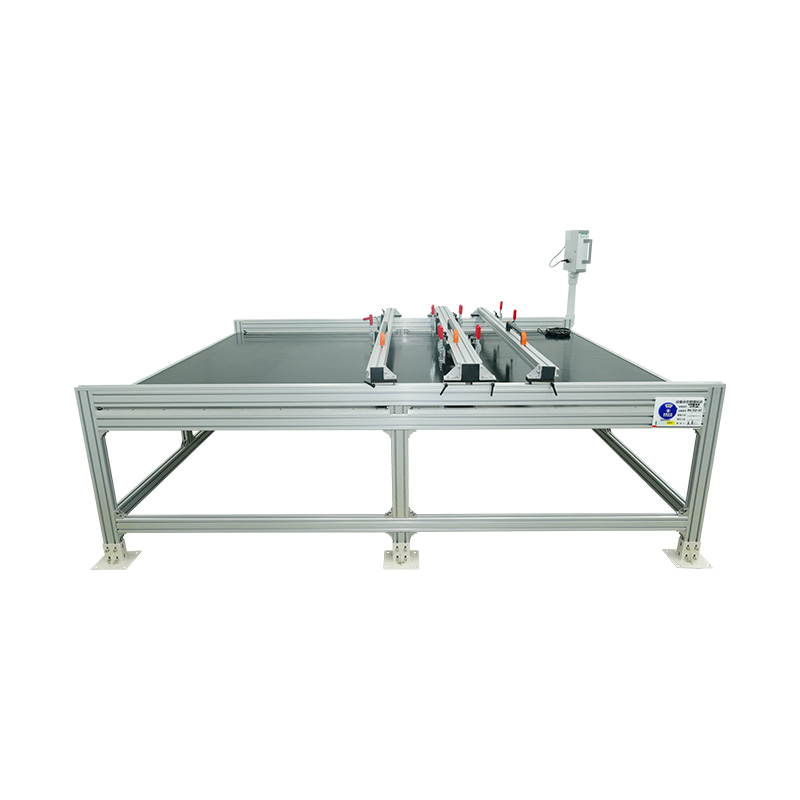

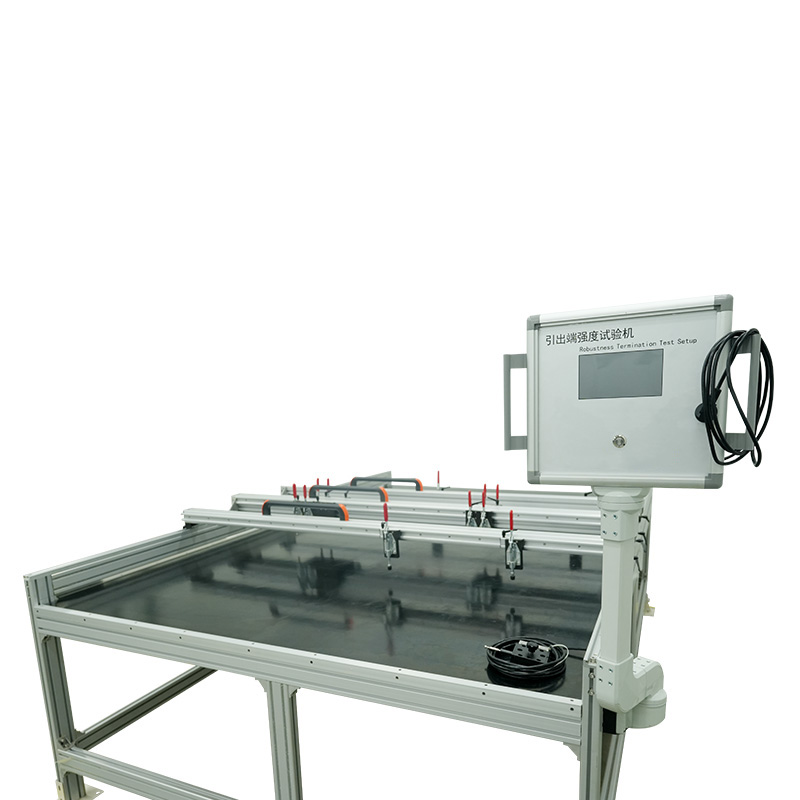

Pada dasarnya, penguji penamatan keteguhan ialah sistem mekanikal ketepatan yang direka untuk menggunakan daya terkawal pada penamatan dan mengukur tindak balasnya. Komponen teras termasuk bingkai tegar, sel beban ketepatan tinggi (sensor daya), sistem penggerak (selalunya motor servo untuk pergerakan lancar dan boleh diprogramkan), dan pengawal digital yang canggih. Penguji melaksanakan program ujian tertentu, yang menentukan jenis daya (tegangan, mampatan, ricih), kadar ia digunakan, daya maksimum yang perlu dicapai dan masa tinggal.

Interaksi kritikal, bagaimanapun, berlaku pada titik sentuhan: di mana mesin mencengkam sampel. Mesin boleh menggunakan daya yang besar, tetapi jika sampel tidak dipegang dengan selamat dan betul, keputusan ujian adalah tidak sah. Penyambung yang dicengkam dengan tidak betul mungkin tergelincir, dihancurkan oleh daya yang berlebihan, atau mengalami kepekatan tegasan pada titik cengkaman dan bukannya penamatan itu sendiri. Ini membawa kepada mod kegagalan pramatang dan tidak tepat. Oleh itu, keseluruhan premis ujian yang tepat bergantung pada keupayaan untuk bersambung dengan sempurna dengan peranti yang diuji. Di sinilah cabaran penginapan timbul dan diselesaikan melalui sistem lekapan modular dan alatan yang boleh disesuaikan. Ia adalah lekapan dan cengkaman yang menterjemahkan daya mentah mesin kepada ujian yang tepat, boleh diulang dan patuh piawai untuk mana-mana geometri penyambung tertentu.

Kaedah utama untuk menampung saiz dan bentuk yang berbeza

Penerimaan sampel yang pelbagai dicapai melalui pendekatan pelbagai aspek yang berpusat pada modulariti, alat ketepatan dan sistem kawalan lanjutan.

1. sistem lekapan modular dan alatan tersuai

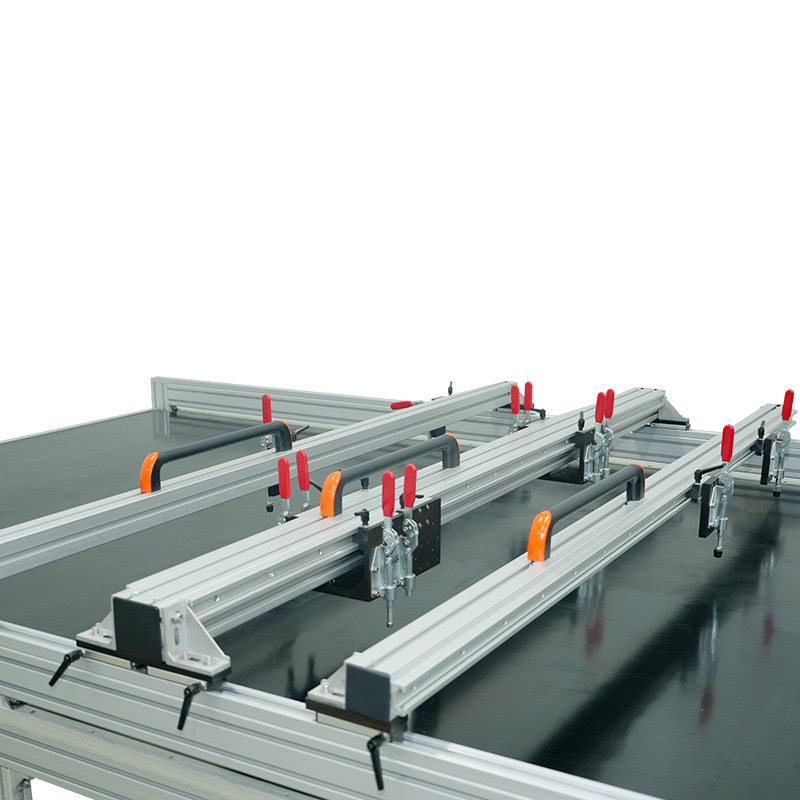

Penyelesaian yang paling langsung dan berkesan ialah penggunaan sistem lekapan modular. Daripada menjadi peranti monolitik yang tetap, penguji penamatan yang berkualiti tinggi direka bentuk dengan antara muka pelekap piawai pada kepala silang dan plat tapak bergeraknya. Ini membolehkan perpustakaan besar genggaman dan lekapan yang boleh ditukar ganti digunakan.

• Cengkaman Mekanikal Universal: Untuk ujian tarik wayar dan kabel, pelbagai rahang cengkaman boleh ditukar ganti digunakan. Rahang ini datang dalam pelbagai saiz dan tekstur permukaan (licin, bergerigi, beralur V) untuk menampung diameter wayar yang berbeza tanpa memotong konduktor atau membenarkan gelinciran. Untuk wayar yang sangat nipis, rahang yang kecil dan licin mungkin digunakan dengan daya pengapit yang ringan, manakala untuk kabel yang besar dan kasar, rahang yang besar dan bergerigi akan dipilih untuk menggigit penebat dan memberikan pegangan yang kukuh.
• Lekapan Tersuai Khusus: Banyak penyambung tidak boleh diuji dengan cengkaman mudah. Mereka memerlukan lekapan yang direka khas yang meniru penyambung mengawan sebenar atau menyediakan permukaan penglibatan tertentu. Sebagai contoh, menguji pin terminal selalunya memerlukan lekapan yang memegang badan penyambung plastik dengan selamat manakala cangkuk atau cakar kecil dipasang pada pin itu sendiri untuk menggunakan daya tarik. Pengeluar bereputasi, termasuk mereka yang menumpukan pada kejuruteraan ketepatan, sering menawarkan perkhidmatan reka bentuk dan pembuatan untuk perkakas tersuai tersebut. Sebagai salah satu daripada beberapa pengeluar domestik yang mengkhusus dalam penyelidikan dan pengeluaran ruang simulasi alam sekitar berskala besar dan peralatan simulasi optik, Shanghai Houyao Testing Equipment Co., Ltd. telah membangunkan produk termaju secara bebas dan mempunyai keupayaan untuk menyediakan penyelesaian yang disesuaikan sedemikian. Pematuhan syarikat kepada prinsip integriti dan perkhidmatan berorientasikan manusia memastikan lekapan ini direka bentuk untuk memenuhi keperluan pelanggan dan piawaian antarabangsa yang tepat.
• Penyesuai dan Plat Pemasangan: Satu set penyesuai membolehkan genggaman standard dipasang pada sudut yang berbeza atau disambungkan ke sel beban dalam konfigurasi yang berbeza. Ini adalah penting untuk menggunakan daya ricih tulen atau untuk ujian penamatan yang tidak sejajar dengan paksi utama mesin.

2. kebolehlarasan berbilang paksi dan penjajaran yang tepat

Bingkai ujian yang teguh hanya sebaik penjajarannya. Penyelewengan boleh memperkenalkan momen lentur ke dalam ujian, menggunakan daya bukan paksi yang membatalkan keputusan dan boleh merosakkan sampel. Penguji mewah menampilkan kebolehlarasan yang ketara dalam peringkat mereka.

• Peringkat Boleh Laras X-Y-Z: Plat tapak tempat sampel dipasang selalunya merupakan peringkat boleh laras yang boleh bergerak dalam satah mendatar (X dan Y) dan menegak (Z). Ini membolehkan pengendali menjajarkan titik penamat dengan sempurna dengan pusat daya yang dikenakan, memastikan tarikan atau tolakan paksi tulen. Ini sangat penting untuk menguji penyambung atau penamat berbentuk ganjil yang tidak terletak di tengah pada komponen.
• Pelarasan Putaran: Sesetengah lekapan menggabungkan kebebasan putaran, membenarkan cengkaman menjajarkan diri dengan sampel apabila daya dikenakan, menghalang beban sisi.

3. perisian kawalan dan penderiaan lanjutan

Perkakasan diperkasakan oleh perisian pintar yang membolehkan konfigurasi yang teliti untuk dipadankan dengan sampel.

• Parameter Boleh Aturcara: Perisian ini membolehkan pengendali menentukan setiap aspek ujian: jarak cengkaman dari penamatan, kelajuan pendekatan, daya pra-beban, kelajuan ujian, daya maksimum dan kepekaan pengesanan pecah. Untuk penyambung kecil yang rapuh, daya pra-beban yang rendah dan kelajuan ujian yang perlahan diprogramkan untuk mengelakkan kerosakan akibat hentaman. Untuk penamatan yang besar dan teguh, daya yang lebih tinggi dan kelajuan yang lebih pantas boleh digunakan untuk mempercepatkan ujian.
• Pemantauan Masa Nyata dan Pemerolehan Data: Perisian ini menyediakan paparan grafik masa nyata daya yang digunakan. Pengendali boleh memerhatikan sebarang anomali, seperti penurunan daya secara tiba-tiba yang menunjukkan gelinciran, dan membatalkan ujian jika lekapan tidak berfungsi dengan betul. Maklum balas ini penting untuk mengesahkan persediaan ujian itu sendiri sebelum meneruskan dengan kumpulan penuh sampel.

Pertimbangan untuk memilih lekapan dan perkakas

Memilih lekapan yang betul adalah proses sistematik berdasarkan sampel dan standard.

Keupayaan seorang moden penguji penamatan keteguhan untuk menampung spektrum saiz dan bentuk penyambung yang luas bukanlah masalah kebetulan tetapi kejuruteraan yang disengajakan dan canggih. Ia dicapai melalui sistem holistik yang menggabungkan bingkai mekanikal yang tegar dan tepat dengan perpustakaan komprehensif lekapan dan perkakasan modular yang boleh ditukar ganti. Perkakasan ini dipandu oleh perisian pintar dan boleh atur cara yang membolehkan parameter ujian ditala dengan halus kepada sifat khusus setiap sampel individu. Hasilnya ialah platform pengesahan yang sangat boleh disesuaikan yang boleh memastikan integriti mekanikal segala-galanya daripada penderia terkecil hingga ke lug kabel kuasa terbesar.

Fleksibiliti ini penting untuk pengilang dan makmal ujian di seluruh aeroangkasa , elektronik automotif , fotovoltaik , dan industri penyimpanan tenaga , yang mesti mengesahkan produk mereka terhadap piawaian antarabangsa yang ketat. Dengan melabur dalam serba boleh penguji penamatan keteguhan dilengkapi dengan lekapan yang sesuai, mereka memperoleh alat kalis masa hadapan yang mampu memastikan keselamatan, kebolehpercayaan dan pematuhan produk, tidak kira bagaimana reka bentuk penyambung mungkin berkembang. Dedikasi untuk menyediakan penyelesaian ujian termaju dan boleh disesuaikan sedemikian adalah yang meletakkan pembekal tertentu sebagai rakan kongsi yang boleh dipercayai dalam industri ujian global. Shanghai Houyao Testing Equipment Co., Ltd., melalui komitmennya terhadap inovasi dan kualiti, menyumbang kepada ekosistem ini dengan membangunkan peralatan yang memenuhi permintaan kompleks ini, membantu memastikan komponen asas kepada dunia teknologi moden kita dibina untuk bertahan lama.
